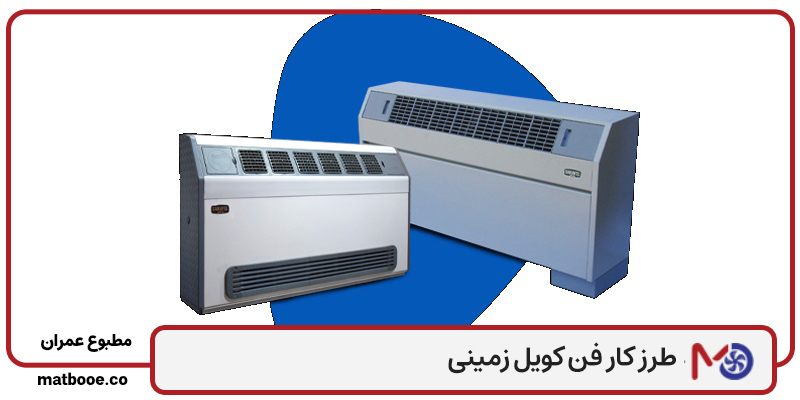

اگر می خواهید همه چیز درباره طرز کار فن کویل زمینی را بدانید، جای درستی آمده اید. در این مقاله هر اطلاعاتی که لازم است درباره طرز کار این سیستم تهویه مطبوع بدانید در اختیار شما قرار داده ایم. علاوه براین مدل های مختلف فن کویل زمینی را با هم مقایسه کرده ایم.
فن کویل زمینی یکی از قدیمی ترین و البته از پرطرفدارترین دستگاه های تهویه مطبوع است که برای سرمایش و گرمایش در محیط های متنوع، از منازل گرفته تا فضاهای اداری و تجاری، استفاده می شود. این دستگاه به کمک اتصال به چیلر (برای تأمین آب سرد) یا بویلر (برای تأمین آب گرم) می تواند به خوبی دمای محیط را متعادل کند.
طرز کار فن کویل زمینی چگونه است؟
همانطور که گفتیم فن کویل زمینی یکی از پرکاربردترین دستگاه های تهویه مطبوع است که در فضاهای اداری، تجاری و حتی مسکونی به وفور دیده می شود. برای درک نحوه کار فن کویل زمینی ابتدا باید با اجزای اصلی آن آشنا شوید که ما به زبان ساده برای شما عزیزان توضیح می دهیم:
فن کویل زمینی قادر به گرم کردم و خنک کردن محیط است. در واقع این دستگاه آب سرد تولید شده در چیلر و آب گرم بویلر را از طریق شبکه ای از لوله ها به داخل کویل های مسی فن کویل منتقل می کند.
جریان هوای محیط توسط فن دستگاه به مبدل حرارتی (کویل ها) برخورد کرده و با عبور از آن، خنک یا گرم می شود. سپس این هوای تصفیه شده و مطبوع، به صورت یکنواخت در فضای محیط توزیع می شود. همانطور که متوجه شده اید این مکانیزم خیلی ساده اما کارآمد است.
در واقع این سادگی نحوه کار فن کویل زمینی همان علت اصلی محبوبیت این سیستم های تهویه مطبوع است. در ادامه با ما همراه باشید تا اجزای اصلی فن کویل زمینی و مکانیزم عملکرد آن را به طور دقیق با هم بررسی کنیم:
اجزای اصلی فن کویل زمینی شامل چیست؟
برای درک بهتر طرز کار فن کویل های زمینی لازم است آشنایی مختصری با اجزای اصلی فن کویل زمینی داشته باشید. سپس به شما می گوییم که هر کدام از این اجزا چطور در طرز کار فن کویل نقش ایفا می کنند:
- فن: مسئول جریان هوا در دستگاه است.
- کویل (مبدل حرارتی): لوله های مسی که با عبور آب گرم یا سرد، نقش گرمایش یا سرمایش را ایفا می کنند.
توضیحات بیشتر:
- طرز ایجاد سرمایش چگونه است؟ زمانی که آب سرد از چیلر وارد کویل ها می شود، فن دستگاه هوای محیط را به این کویل ها می فرستد. با عبور هوا از سطح خنک کویل ها، دما کاهش می یابد و هوای خنک وارد فضا می شود.
- طرز ایجاد گرمایش چگونه است؟ وقتی آب گرم تولید شده در بویلر از کویل ها عبور می کند، هوا به وسیله فن گرم شده و گرما به محیط منتقل می شود.
حالا احتمالا این سؤال برایتان پیش میاید که آب گرم و سرد از کجا تأمین می شود؟ این جریان از طریق سیستم های مرکزی مانند چیلر و بویلر تولید می شود و از طریق لوله ها به فن کویل منتقل می شود. با مطبوع عمران همراه باشید تا در ادامه، نحوه کار فن کویل را دقیق تر بررسی کنیم:
منبع تأمین آب سرد و گرم فن کویل زمینی چیست؟
آب سرد و گرم مورد نیاز فن کویل های زمینی از سیستم های مرکزی تامین می شود:
- چیلر: مسئول تولید آب سرد برای سرمایش.
- بویلر: تولیدکننده آب گرم برای گرمایش.
توضیحات بیشتر:
فن کویل زمینی از یک چیلر برای تأمین آب سرد و یک بویلر یا پکیج برای تولید آب گرم استفاده می کند. طرز کار آن به این صورت است که آب سرد یا گرم از طریق لوله ها به بخش داخلی دستگاه هدایت می کند و در آنجا با عبور از کویل ها، تغییر دما می دهد. جریان هوا که توسط فن دستگاه به حرکت درمی آید، با تماس با این کویل ها خنک یا گرم می شود و سپس به محیط پخش می گردد.
طرز کار فن کویل زمینی در حالت گرمایشی
طرز کار فن کویل زمینی در حالت گرمایشی اینگونه است که فن کویل زمینی به منبع آب گرم متصل می شود. این آب گرم که در بویلر یا پکیج تولید شده است، وارد کویل ها می شود. سپس فن دستگاه هوا را به حرکت درمی آورد و این جریان هوا از کویل ها عبور می کند و گرم می شود. این گرما به محیط منتقل می شود و حالت گرمایشی به خوبی کار می کند.
نکته جالب این است که ظاهر دستگاه در حالت گرمایشی یا سرمایشی هیچ تفاوتی ندارد. تنها چیزی که تغییر می کند، نوع آبی است که به کویل ها وارد می شود؛ یعنی آب سرد یا آب گرم طرز کار فن کویل زمینی را مشخص می کند. همین ویژگی، فن کویل های زمینی را به دستگاه هایی چندمنظوره و بسیار انعطاف پذیر تبدیل کرده که در هر شرایط آب وهوایی قابل استفاده هستند.
این دستگاه ها در مدل های مختلفی در بازار وجود دارند. اگر می خواهید انتخاب بهترین سیستم را انتخاب کنید، لازم است شرایط محیطی و نیازهای دمایی خودتان را در نظر بگیرید. استفاده از یک فن کویل زمینی مناسب، واقعا می تواند نیاز شما را به ایجاد تعادل دما در کل سال رفع کند.
==> جالب است بدانید: هزینه برق داکت اسپلیت چقدر است؟
بررسی فنی طرز کار فن کویل زمینی
از نظر فنی و ظاهری، فن کویل های زمینی در انواع مدل های مختلف هستند. در این قسمت قصد داریم از نظر فنی به مقایسه طرز کار فن کویل زمینی بپردازیم تا ببینیم کدام مدل مناسب تر است؟
مقایسه مدل های فن کویل زمینی 4 لوله و 2 لوله
در بازار دستگاه های تهویه مطبوع، انواع فن کویل وجود دارد. حالا که به طور کلی با طرز کار فن کویل زمینی آشنا شده اید؛ بیاید تا با هم مدل های مختلف را بررسی کنیم. برای توضیح بهتر تفاوت های مدل های دو لوله ای و چهار لوله ای فن کویل زمینی، به جدول زیر توجه کنید:
| ویژگی | فن کویل دو لوله ای | فن کویل چهار لوله ای |
| تعداد لوله ها | 1 لوله رفت و 1 لوله برگشت | 2 لوله رفت و 2 لوله برگشت |
| عملکرد سرمایشی/گرمایشی | به صورت متناوب: تنها یکی از حالت های سرمایش یا گرمایش را ارائه می دهد. | قابلیت ارائه همزمان سرمایش و گرمایش |
| انعطاف پذیری | مناسب برای فضاهایی که در هر زمان فقط به یکی از دو حالت نیاز دارند. | ایده آل برای فضاهایی با نیاز به گرما و سرما در تمام فصول سال |
| کاربردها | ساختمان های مسکونی و محیط هایی با نیاز دمایی ثابت | هتل ها، بیمارستان ها و محیط های چند منظوره |
| هزینه نصب و راه اندازی | کم تر | بیشتر به دلیل نیاز به سیستم های مجزا |
همانطور که در جدول مشاهده می کنید فن کویل ها در دو مدل 4 لوله و دو لوله هستند. در ادامه بیشتر درباره این موضوع شرح می دهیم:
فن کویل زمینی چهار لوله ای بهتر است یا دو لوله
اگر به دنبال مدل های پیشرفته فن کویل هستید، مدل های چهار لوله انتخاب خوبی هستند. فن کویل زمینی چهار لوله ای یکی از پیشرفته ترین انواع این دستگاه ها محسوب می شوند که امکان مدیریت همزمان دو جریان آب سرد و گرم را دارند. این ویژگی باعث شده تا این مدل برای محیط هایی با نیازهای متغیر دمایی، مثل هتل ها، بیمارستان ها و ساختمان های چندمنظوره، یک انتخاب ایده آل باشد.
مقایسه انواع فن کویل زمینی دکوراتیو و توکار
فن کویل های زمینی در دو نوع دکوراتیو و توکار هستند که در جدول زیر ویژگی آن ها را توضیح داده ایم:
| ویژگی | توکار | دکوراتیو |
| ظاهر دستگاه | مخفی (تنها دریچه هوا قابل مشاهده است) | قابل مشاهده و با طراحی زیبا |
| فضای اشغال شده | کم تر | بیشتر |
| نصب و تعمیر | پیچیده تر و زمان بر | آسان تر و کم هزینه تر |
| مناسب برای | فضاهای محدود و مدرن | محیط های باز و بدون محدودیت فضا |
** با در نظر گرفتن این ویژگی های می توانید مدل فن کویل زمینی مورد نیازتان را انتخاب کنید.
طرز کار فن کویل زمینی بی صدا چگونه است؟
یکی از عوامل مهم در انتخاب فن کویل زمینی، میزان صدایی است که تولید می کنند. این موضوع مخصوصا در فضاهای آرام مانند منازل، دفاتر اداری یا هتل ها از اهمیت زیادی برخوردار است. اما طرز کار فن کویل زمینی بی صدا چگونه است؟ در واقع بی صدا بدون این سیستم به علت نوع طراحی آن است:
- طراحی خاص بدنه و فن: قطعات داخلی دستگاه با دقت بالا طراحی و مونتاژ شده اند تا از ایجاد نویز اضافی جلوگیری شود.
- استفاده از موتورهای کم صدا: موتورهای استفاده شده در فن کویل های بی صدا، بهینه و با لرزش کمتر کار می کنند.
- کیفیت ساخت بالا: دستگاه هایی از برندهای معتبر مانند مدیا، کریر و تولیدکنندگان ایرانی همچون تاپ تهویه با دقت بالا ساخته می شوند تا صدای عملکرد آن ها به حداقل برسد.
نظرات خریدران فن کویل زمینی
در این قسمت نظر خریدران فن کویل زمینی را درباره این سیستم تهویه پرسیده ایم. فن کویل زمینی نسبت به مدل سقفی فضای بیشتری اشغال می کند و ممکن است برای برخی از افراد از این نظر که در دکوراسیون تاثیر می گذارد مناسب نباشد. با این حال، از نظر عملکرد، هر دو مدل سقفی و دیواری تفاوت چندانی ندارند و مشابه هستند. در این قسمت نظرات خریداران فن کویل زمینی را می خوانید تا بهتر با طرز کار فن کویل زمینی و دیدگاه مصرف کنندگان آشنا شوید:
سارا می گوید:
“من فن کویل زمینی را به دلیل قدرت سرمایشی و گرمایشی بالایش انتخاب کردم، ولی فضای زیادی را اشغال می کند و شاید برای فضاهای کوچک مناسب نباشد. در مجموع از این سیستم تهویه راضی هستم.”
محید می گوید:
“فن کویل سقفی برای من راحت تر بود، زیرا فضای کمتری را اشغال می کرد. مدل زمینی نه تنها فضای بیشتری نیاز دارد بلکه ممکن است بر دکور محیط تأثیر بگذارد.”
مریم می گوید:
“من از فن کویل زمینی راضی ام، فقط باید توجه کنید که نسبت به مدل سقفی، فضای بیشتری را اشغال می کند. با این حال، دمای محیط را خوب متعادل می کند.”
وحید می گوید:
“به نظرم، فن کویل سقفی از زمینی بهتر است، چون هم فضای کمتری اشغال می کند، هم دکوراسیون را تغییر نمی دهد. اما اگر فضای بزرگ تری دارید و مشکلی با اشغال فضا ندارید، طرز کار فن کویل زمینی هم در عمل مانند سقفی است و هر دو دما را متعادل می کنند.”
اگر می خواهید درباره فن کویل سقفی بیشتر بدانید، پیشنهاد می کنیم این مقاله را حتما بخوانید:
==> بهترین فن کویل سقفی خارجی توکار
کلام پایانی
فن کویل های زمینی از دستگاه های قدیمی و پرطرفدار در سیستم های تهویه مطبوع هستند که در تمام فصل ها برای سرمایش و گرمایش کاربرد دارند.
در این مقاله طرز کار فن کویل زمینی را توضیح دادیم که چطور با چیلرها و بویلرها استفاده می کند و با انتقال آب سرد و گرم از طریق لوله ها، دما را متعادل می نماید.
فن کویل های زمینی در انواع مختلف و با ظرفیت های گوناگون تولید می شوند که با توجه به نیاز و نوع محیط، می توانید مدل مناسب را انتخاب کنید.
اگر به دنبال یک دستگاه تهویه مطبوع بی صدا و با عمر طولانی هستید، پیشنهاد می کنیم از وب سایت مطبوع عمران بازدید کنید. کارشناسان مجرب ما آماده اند تا به شما برای انتخاب بهترین دستگاه تهویه مطبوع کمک کنند.
سوالات متداول
1- فن کویل زمینی چیست و چگونه کار می کند؟
فن کویل زمینی دستگاهی است که با همکاری چیلر یا بویلر، هوای محیط را از طریق عبور آب سرد یا گرم از لوله ها به دمای متعادل می رساند.
2- تفاوت مدل های دو لوله ای و چهار لوله ای فن کویل چیست؟
در این مقاله این تفاوت را به طور کامل شرح داده ایم مدل دو لوله ای فقط می توانند سرمایش یا گرمایش تولید کنند اما مدل چهار لوله می تواند به طور همزمان سرمایش و گرمایش ایجاد کند.
3- چه نوع فن کویل زمینی مناسب منزل و محل کار است؟
می توانید انواع بی صدا را انتخاب کنید تا محیط آرام تری داشته باشید.
